注意事項

※ 參數表中所標注的尺寸存在一定的誤差和公差，請在設計時一并考慮。

※ 破斷拉力值及推薦使用荷重為參考值，會因使用狀況及環境的不同而改變。需要進行拉力測試獲取具體結果的請另行提出，我們需要收取相關的測試費用。

※ 極少數情況下，我司可能對現有產品模具或設計式樣進行更改，這些更改會及時公布在我們的網站上，請關注。

※ 產品照片均為實物拍攝，但可能因規格不同，式樣存在一定的差異。

※ 任何人在未經書面授權的情況下使用和轉載本站內容，本公司有權追究其法律責任。

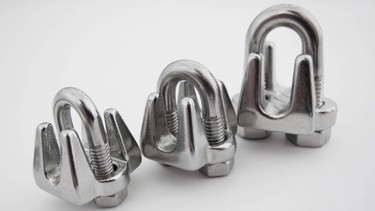

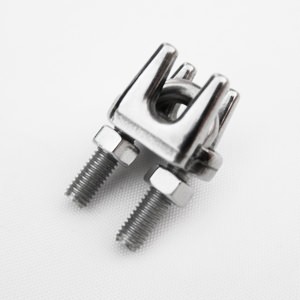

JIS B2809日式鋼絲繩卡頭

產品編號：102
規格尺寸：2mm-19mm
材質標準：SUS304/SUS316
產品標簽：
鋼絲繩吊裝漁具船舶游樂場
產品簡介：不銹鋼鋼絲繩卡頭，也稱不銹鋼夾頭，鋼絲鎖扣，適用于對鋼絲繩兩端的固定及鎖緊，可配合鋼絲繩套環使用，易拆卸，規格為對應所使用的鋼絲繩直徑。JIS B2809為日式標準，相比德式DIN741卡頭具有更強的載荷強度。

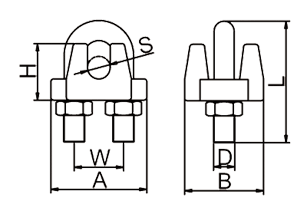

參數詳情

規格(ΦS)	A	B	H	D	L	W	單重	參考價格(元/個)
mm	mm	mm	mm	mm	mm	mm	kg	SUS304	SUS316
2	15	12.5.5	10	M3	20	8	0.007	1.50	2.10
3	14	14	10	M3	20	8	0.007	1.60	2.30
4	19	18	14	M4	23	10.5	0.019	2.10	3.00
5	22	20	16	M5	29	12	0.025	2.60	3.70
6	27	22	17.5	M6	34	14	0.042	3.50	4.90
8	34	28	20.7	M8	43	17.5	0.086	6.00	8.40
9	40	31	22.3	M10	53	21	0.128	7.80	11.00
10	43	34.5	23.7	M10	52	21	0.155	9.80	13.80
12	50	39	27.5	M12	63	25.6	0.235	13.50	18.90
14	52	45	31	M12	68	28.6	0.285	16.50	23.10
16	60	48	35	M14	80	30	0.408	30.00	42.00
19	62	53	39	M14	85	35	0.478	32.00	44.80
